Anschraubscharnier
180° Scharnier, GD-Zn verchromt

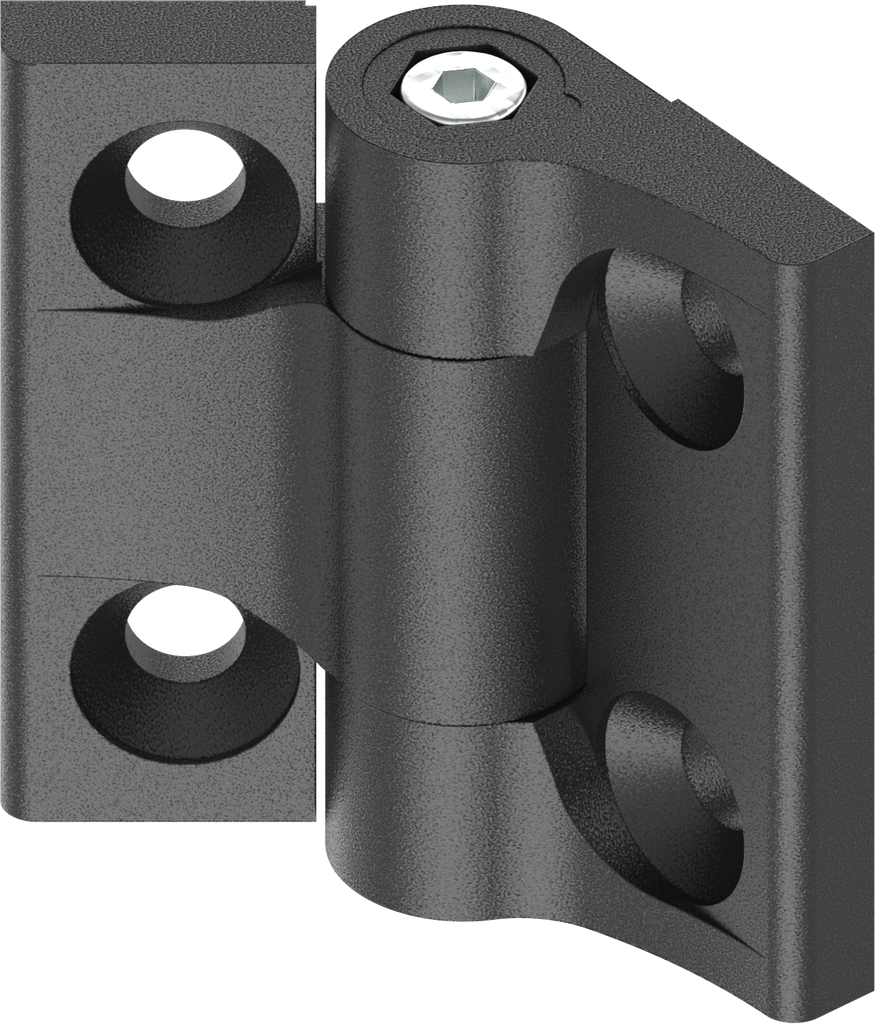

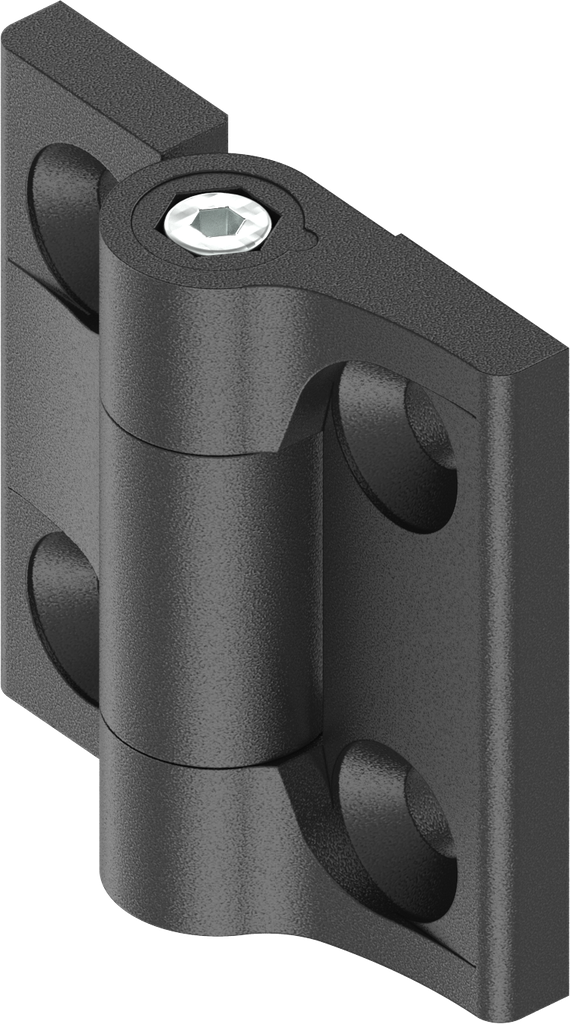

180° Drehmomentscharnier mit Einstellfunktion bis 4 Nm, GD-Zn schwarz gepulvert; 1056-U10-01

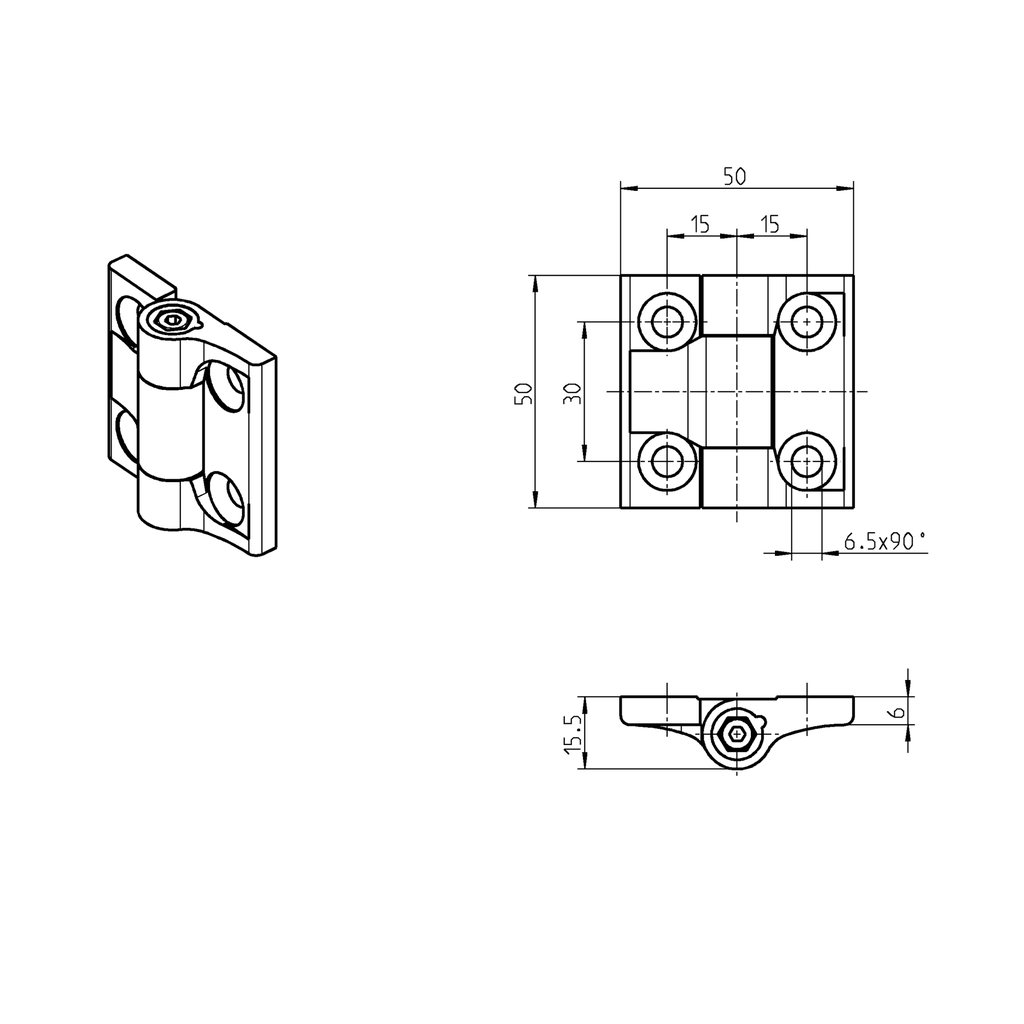

Abmessung 50 x 50 mm
Produktvorteile:
- einstellbares Drehmoment
- konstantes Drehmoment über 180° Stellbereich
- gleiches Drehmoment beim Öffnen und Schließen
- Nachstellen des Drehmomentes kann erforderlich sein
- austauschbar mit allen Scharnieren aus dem 1056 Programm mit gleichem Lochbild
- kann je nach Einbausituation Türfeststeller, Deckelstützen oder Gasdruckfedern ersetzen
Produkthinweis:

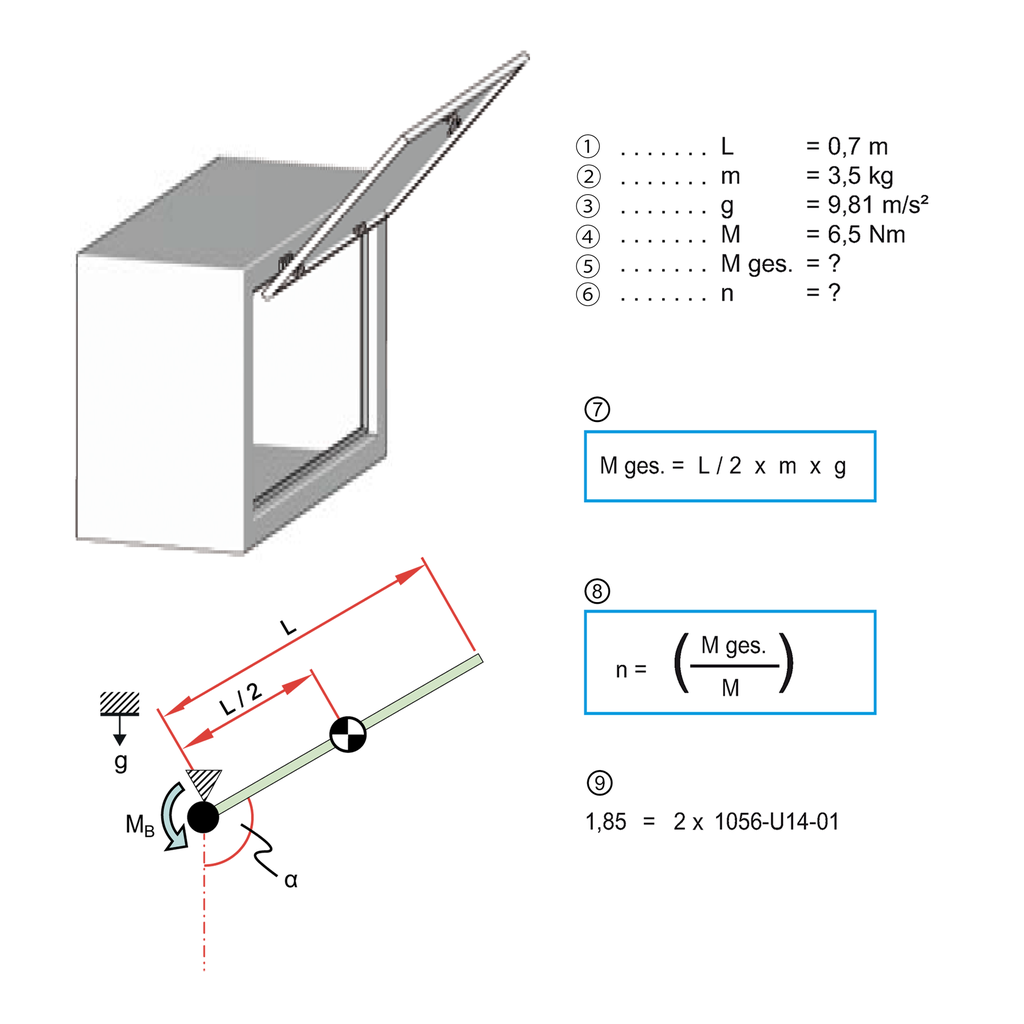

Die Anzahl der Scharniere bei Klappen ist abhängig von der Größe und dem Gewicht der Klappe.
① = Türlänge
② = Türmasse
③ = Erdanziehung
④ = Drehmoment Scharnier
⑤ = Gesamtdrehmoment
⑥ = Anzahl der Scharniere
⑦ = Formel: Gesamtdrehmoment
⑧ = Formel: Anzahl der benötigten Scharniere
⑨ = Ergebnis:
Interne Referenz:
1056-U10-01
Produktart:
Scharnier
Programm:
1056
Katalogblatt:
4B-185
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Abkantung variabel:
Ja
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Drehmomentscharnier:
Ja
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Maximaler Anzugdrehmoment der Schraube:
0,75 Nm
Maximaler Drehmoment:
bis ~ 4 Nm
Max. Öffnungswinkel:
180°
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür,Reihenschränke mit Doppeltür
Senkung für Senkschrauben nach Norm:
Senkung für alle gängigen Senkschrauben M6x...
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
